Pneumatische Hochdruckventile der Baureihe „KB“
EINE EXKLUSIVE LÖSUNG FÜR LABORATORIEN DER WELTKLASSE
In der letzten Zeit besteht ein wachsender Bedarf an einer schnellen Vermittlung der Strömungen von Druckgas bis auf Hochdruckgas. Neue Serie der Ventile KB-20-70, KB-40-70, KB-80-50 mit dem Betriebsdruck bis 7.0 MPa haben nahezu die gleichen Öffnungs-/Schließzeiten wie auch ihre Analoge KB-28-10, KB-40-10, KB-80-10, die für den industriellen Druck bis 1,0 MPa ausgelegt sind. Die Druckluftschaltpläne solcher Ventile sind nachfolgend dargestellt. Jeder von ihnen bildet die Montage von der Hochgeschwindigkeits- und Anlassventile (siehe den Schaltplan unten), die von einem standardmäßigen, vereinheitlichten Luftverteiler gesteuert wird, ausgelegt für den Betrieb unter Druck bis zu 1,0 MPa.
Die Hochdruckventile „ISTA“ der Baureihe KB zeichnen sich durch große Durchflußquerschnitte und kurze Ventilöffnungszeiten aus.
| Betriebsmedium | Druckluft, Inertgas |
| Durchgangsdurchmesser, mm | 20 |
| Öffnungszeit des Hochgeschwindigkeitsventil, s | nicht mehr 0.002 |
| Gesamte Öffnungszeit des Ventil, s | nicht mehr 0.013 |
| Betriebsdruckbereich am Eingang, MPa | 0.4-7.0 |
| Steuerdruckbereich, MPa | 0.4 – 1.0 |
| Umgebungstemperaturbereich, C | +5 – +65 |
| Gesamtabmessungen ohne DIE pneumatische Elektroventil, mm | 86х50 |
| Gewicht ohne DIE pneumatischen Elektroventil, kg | ~ 0,3 |
| Minimale Länge des Steuersignalimpuls, s | 0,005 |
| Parameter der elektrische Steuersignal | 24VDC; 0.2A/220B |
| Art der Montageverbindungen | gewinde |
| Eingangsgewinde | 7/8“ |
| Ausgangsgewinde | 7/8“ |
| Steueranschlussgewinde, Zoll | 1/8“ 1/8“ |
| Pneumatische Steuer-Elektroventil | N.O., 5/2 Q=100 nl/min |

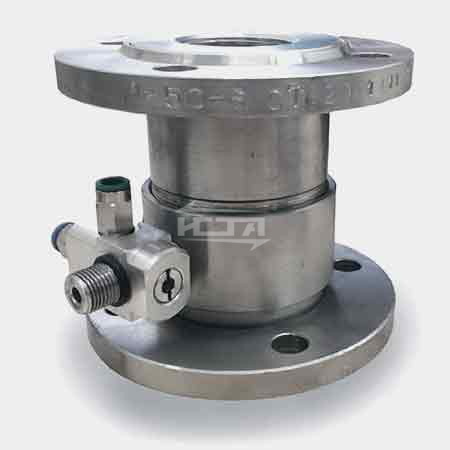

| Betriebsmedium | Druckluft, Inertgas |
| Durchgangsdurchmesser, mm | 40 |
| Öffnungszeit des Hochgeschwindigkeitsventil, s | nicht mehr 0.003 |
| Gesamte Öffnungszeit des Ventil, s | nicht mehr 0.05 |
| Betriebsdruckbereich am Eingang, MPa | 0.5-7.0 |
| Steuerdruckbereich, MPa | 0.5 – 0.8 |
| Umgebungstemperaturbereich, C | +5 – +65 |
| Gesamtabmessungen ohne DIE pneumatische Elektroventil, mm | 126х110 |
| Gewicht ohne DIE pneumatischen Elektroventil, kg | ~ 4,7 |
| Minimale Länge des Steuersignalimpuls, s | 0,05 |
| Parameter der elektrische Steuersignal | 24VDC; 0.2A/220B |
| Art der Montageverbindungen | geflanscht |
| Flanschtyp | 1-50-6 GOST 12820 |
| Anschlussgewinde: Arbeitsdruck, Steueranschlüsse | М16х1,5 1/4 1/4“ |
| Pneumatische Steuer-Elektroventil | N.O., 5/2 Q=1300 nl/min |
| Betriebsmedium | Druckluft, Inertgas |
| Durchgangsdurchmesser, mm | 80 |
| Öffnungszeit des Hochgeschwindigkeitsventil, s | nicht mehr 0.007 |
| Gesamte Öffnungszeit des Ventil, s | nicht mehr 0.1 |
| Betriebsdruckbereich am Eingang, MPa | 0.4-2.0 |
| Steuerdruckbereich, MPa | 0.4 – 0.8 |
| Umgebungstemperaturbereich, C | +5 – +65 |
| Gesamtabmessungen ohne DIE pneumatische Elektroventil, mm | 222,5х195 |
| Gewicht ohne DIE pneumatischen Elektroventil, kg | ~ 19,3 |
| Minimale Länge des Steuersignalimpuls, s | 0,2 |
| Parameter der elektrische Steuersignal | 24VDC; 0.2A/220B |
| Art der Montageverbindungen | geflanscht |
| Flanschtyp | 1-80-160 GOST 12820 |
| Anschlussgewinde: Arbeitsdruck, Steueranschlüsse | М16х1,5 1/4 1/4“ |
| Pneumatische Steuer-Elektroventil | N.O., 5/2 Q=1300 nl/min |
| Betriebsmedium | Druckluft, Inertgas |
| Durchgangsdurchmesser, mm | 80 |
| Öffnungszeit des Hochgeschwindigkeitsventil, s | nicht mehr 0.007 |
| Gesamte Öffnungszeit des Ventil, s | nicht mehr 0.1 |
| Betriebsdruckbereich am Eingang, MPa | 0.4-5.0 |
| Steuerdruckbereich, MPa | 0.4 – 0.8 |
| Umgebungstemperaturbereich, C | +5 – +65 |
| Gesamtabmessungen ohne DIE pneumatische Elektroventil, mm | 222,5х195 |
| Gewicht ohne DIE pneumatischen Elektroventil, kg | ~ 19,3 |
| Minimale Länge des Steuersignalimpuls, s | 0,2 |
| Parameter der elektrische Steuersignal | 24VDC; 0.2A/220B |
| Art der Montageverbindungen | geflanscht |
| Flanschtyp | 1-80-160 GOST 12820 |
| Anschlussgewinde: Arbeitsdruck, Steueranschlüsse | М16х1,5 1/4 1/4“ |
| Pneumatische Steuer-Elektroventil | N.O., 5/2 Q=1300 nl/min |
